國標固定球閥150Q347F一100全套CAD圖紙
- 文件介紹：
- 該文件為 rar 格式，下載需要 20 積分
-

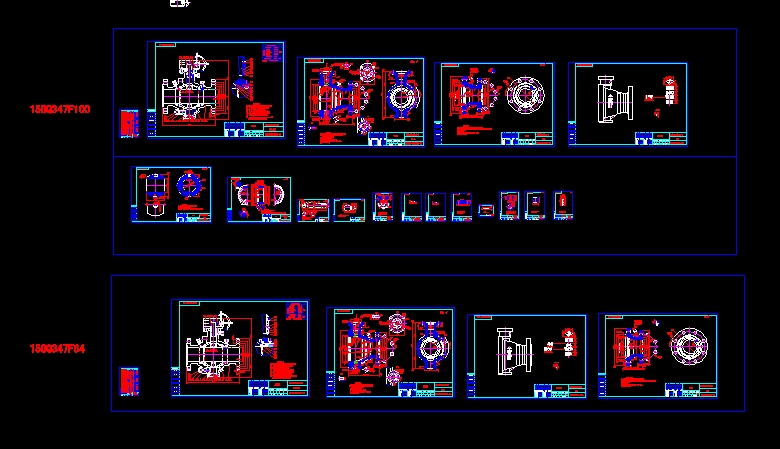

- 國標固定球閥150Q347F-100全套CAD圖紙技 術 要 求 1. 鑄件的化學成分和機械性能應符合GB12229的規定. 2. 鑄件不應有影響強度和緊密性的縮孔,裂紋,砂眼, 非金屬夾雜物和疏松等缺陷.3. 未注鑄造圓角R2~5.4. 銳角倒鈍,未注倒角0.5x45%%D.5. 未注尺寸公差按的GB1804-92-M級6. 鑄件需退火處理.(有要求時才加工此二注脂孔）A1;偏離中心45%%D特技球閥有限公司閥 蓋其余：NPT3/8"絲深13P(偏離中心45%%D)(有要求時才加工)均 布L鑄字剖視圖f黑體|b0|i0|c134|p2;爐f黑體|b0|i0|c134|p2;號f黑體|b0|i0|c134|p2;號f黑體|b0|i0|c134|p2;爐閥體鑄字圖閥 體特技球閥有限公司均 布均 布 技 術 要 求 1. 鑄件的化學成分和機械性能應符合GB12229的規定 2. 鑄件不應有影響強度和緊密性的縮孔,裂紋,砂眼,非金屬夾雜物和疏松等缺陷 3. 未注圓R2~5 4. 銳角倒鈍 5. 未注尺寸公差按的GB1804-92-M級 6. 鑄件需退火處理其余：閥座壓環特技球閥有限公司后 蓋特技球閥有限公司A1;4-∅19均布其余: 技 術 要 求 1. 未注尺寸公差按的GB1804-92-M級 2. 銳角倒鈍其余：特技球閥有限公司固定軸A1;M10深15 技 術 要 求 1. 材料的化學成分和機械性能應符合ASTM A182 F6a的規定 2. 調質處理后HB187~2173. 未注尺寸公差按的GB1804-92-M級 技 術 要 求 1. 材料的化學成分和機械性能應符合ASTM A182 F321H的規定2. 未注尺寸公差按的GB1804-92-M級3. 回火處理,HB111~170特技球閥有限公司調整墊片(固定軸用)調整墊片(閥桿用)特技球閥有限公司其余： 技 術 要 求 1. 材料的化學成分和機械性能應符合ASTM A182 F6a的規定3. 未注尺寸公差按的GB1804-92-M級 2. 調質處理后HB187~217閥 桿特技球閥有限公司LA 向LB 向A1;M10深15A1;鍍鉻面4. 閥桿表面鍍硬鉻,鍍層0.025~0.030,圖示為鍍后尺寸5. 銳角倒鈍閥桿套圈特技球閥有限公司絲深8,孔深11其余: 技 術 要 求 1. 材料的化學成分和機械性能應符合GB699的規定 2. 回火處理HB117~157 3. 表面鍍鋅,鍍層0.020~0.040,圖示為鍍后尺寸 4. 未注尺寸公差按的GB1804-92-M級 5. 銳角倒鈍均布絲深20孔深24特技球閥有限公司壓 蓋 2. 回火處理HB117~157 5. 銳角倒鈍 3. 表面鍍鋅,鍍層0.020~0.040,圖示為鍍后尺寸 4. 未注尺寸公差按的GB1804-92-M級 1. 材料的化學成分和機械性能應符合GB699的規定 技 術 要 求其余:A1;6-∅12均布沉孔%%C16裝配圖特技球閥有限公司固定球閥 水,油品,天然氣等性 能 規 范 表最高工作溫度公稱壓力氣密封試驗密封試驗上密封試驗強度試驗驗適用介質:力壓試 技 術 要 求 1. 設計.制造技術要求按GB12237的規定. 2. 閥門結構長度按GB12221的規定. 3. 法蘭尺寸按JB79.2的規定. 4. 閥門撿查和試驗按GB13927的規定. 5. 壓力-溫度基準按GB12224的規定. 6. 閥門的標志按GB12220的規定.7. 試驗結束后清除積水,擦凈內腔,涂防銹油并在 通徑兩端用悶蓋蓋住,防止贓物進入.其余:特技球閥有限公司銅 套 ...
