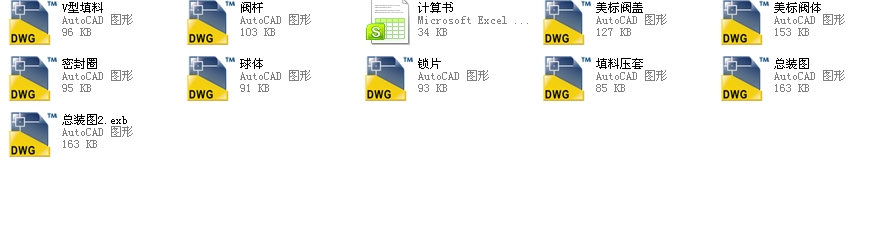

國標Q41F一125球閥帶計算書全套CAD圖紙
- 文件介紹：
- 該文件為 rar 格式，下載需要 20 積分
-
- 國標Q41F-125球閥帶計算書全套CAD圖紙一.壁厚計算
序號 計算數據名稱 符號 式中 公式 單位 計算數據
符號
1 計算壁厚 SB’ P*Dn/(2.3*[σL]-P+C mm 4.9370229008
2 計算壓力 P 設計給定 MPa 2
3 計算內徑 DN 設計給定 mm 203
4 許用拉應力 [σL] 查《閥門設計計算手冊》表3-3 MPa 92
5 腐蝕余量 C 設計給定 mm 3
6 實際壁厚 SB 設計給定 mm 8
7 標準壁厚 GB/T1224 5.5
二.密封比壓計算
序號 計算數據名稱 符號 式中 公式 單位 計算數據
符號
1 密封面計算比壓 q MPa 14.944444444
3 閥座密封面內徑 D1 設計給定 mm 130
4 閥座密封面外徑 D2 設計給定 mm 139
5 設計壓力 q 設計給定 MPa 2
6 密封必須比壓 qmf 查表 MPa 7
7 密封材料許用比壓 [q] 查表 MPa 20
結論 qmf
三.密封總作用力計算
序號 計算數據名稱 符號 式中 公式 單位 計算數據
符號
密封總作用力 Q N 28401.6925
2 閥座密封面內徑 D1 設計給定 mm 130
3 閥座密封面外徑 D2 設計給定 mm 139
4 設計壓力 q 設計給定 MPa 2
五.閥桿力矩計算
序號 計算數據名稱 符號 式中 公式 單位 計算數據
符號
1 閥桿力矩 MF MQF+MFT+MFC N.mm 199467.93403
球體與閥座間的摩擦力矩 MQF 3.14Dmp^2*P*fm*R(1+cos)/8cos N.mm 196924.53403
摩擦因數 fm 0.05
密封面平均直徑 Dmp 設計都給定 mm 134.5
密封角 cos 設計者給定 mm 43
球的半徑 R 設計者給定 mm 99
2 閥桿與填料的摩擦力矩 MFT QT*Dt/2 N.mm 2543.4
填料與閥桿之間的摩擦力 QT N 169.56
閥桿直徑 Dt 設計都給定 mm 30
圈數 Z 設計者給定 3
單圈填料高度 h mm 5
九.閥桿頭部強度計算
序號 計算數據名稱 符號 式中 公式 單位 計算數據
符號
1 閥桿端頭扭轉剪切應力 τn Mf/w^1/2 Mpa 29.44715107
斷面抗扭系數 W βa^3 6773.76
寬度 a mm 24
系數 β 0.49
閥桿許用扭轉剪切應力
...
