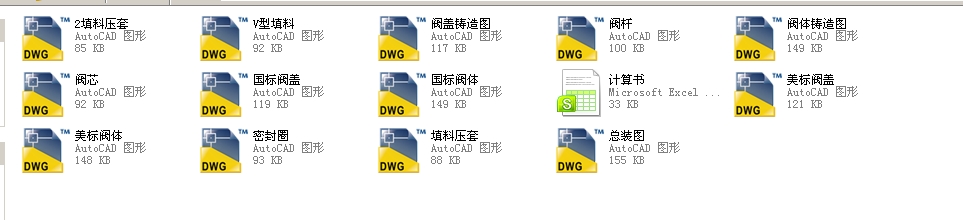

國標Q41F一40球閥帶計算書全套CAD圖紙
- 文件介紹：
- 該文件為 rar 格式，下載需要 20 積分
-
- 國標Q41F-40球閥帶計算書全套CAD圖紙序號 計算數據名稱 符號 式中 公式 單位 計算數據
符號
1 計算壁厚 SB’ P*Dn/(2.3*[σL]-P+C mm 3.6583969466
2 計算壓力 P 設計給定 MPa 2
3 計算內徑 DN 設計給定 mm 69
4 許用拉應力 [σL] 查《閥門設計計算手冊》表3-3 MPa 92
5 腐蝕余量 C 設計給定 mm 3
6 實際壁厚 SB 設計給定 mm 6.5
7 標準壁厚 GB/T1224 5.5
二.密封比壓計算
序號 計算數據名稱 符號 式中 公式 單位 計算數據
符號
1 密封面計算比壓 q MPa 10.065217391
3 閥座密封面內徑 D1 設計給定 mm 44
4 閥座密封面外徑 D2 設計給定 mm 48.6
5 設計壓力 q 設計給定 MPa 2
6 密封必須比壓 qmf 查表 MPa 7
7 密封材料許用比壓 [q] 查表 MPa 20
結論 qmf
三.密封總作用力計算
序號 計算數據名稱 符號 式中 公式 單位 計算數據
符號
密封總作用力 Q N 3365.5933
2 閥座密封面內徑 D1 設計給定 mm 44
3 閥座密封面外徑 D2 設計給定 mm 48.6
4 設計壓力 q 設計給定 MPa 2
五.閥桿力矩計算
序號 計算數據名稱 符號 式中 公式 單位 計算數據
符號
1 閥桿力矩 MF MQF+MFT+MFC N.mm 6695.4073271
球體與閥座間的摩擦力矩 MQF 3.14Dmp^2*P*fm*R(1+cos)/8cos N.mm 5971.9513271
摩擦因數 fm 0.05
密封面平均直徑 Dmp 設計都給定 mm 46.3
密封角 cos 設計者給定 mm 44.5
球的半徑 R 設計者給定 mm 33
2 閥桿與填料的摩擦力矩 MFT QT*Dt/2 N.mm 723.456
填料與閥桿之間的摩擦力 QT N 90.432
閥桿直徑 Dt 設計都給定 mm 16
圈數 Z 設計者給定 3
單圈填料高度 h mm 5
九.閥桿頭部強度計算
序號 計算數據名稱 符號 式中 公式 單位 計算數據
符號
1 閥桿端頭扭轉剪切應力 τn Mf/w^1/2 Mpa 7.907463302
斷面抗扭系數 W βa^3 846.72
寬度 a mm 12
系數 β 0.49
...
