蝸輪參數化設計(creo2.0)

文件大小：299.07 KB
下載次數：
文件評級：
更新時間：2021-03-16
發 布人：18576010696

文件下載：

文件介紹：
該文件為 rar 格式，下載需要 1 積分

蝸輪參數化設計(creo2.0)creo2.0蝸桿參數化設計
工具,參數
q 10 蝸桿直徑
m 2 模數
z1 4 蝸桿頭數
z2 40 蝸輪齒數
l 40 蝸桿長度
x2 0 蝸輪變位系數
alpha 20 齒形角

gamma 0 蝸桿分度圓導程角
ha1 0 蝸桿齒頂高
hf1 0 蝸桿齒根高
hf2 0 蝸輪齒根高
s 0 蝸桿導程
tx 0
la 0
alpha_t 0 蝸桿軸向壓力角

工具,關系
gamma=atan(z1/q)
ha1=m
hf1=1.2*m
hf2=(1.2-x2)*m
s=pi*z1*m
tx=ceil(l/s)
la=tx*m*z1*pi
alpha_t=atan(tan(alpha)/cos(gamma))

1.建立基準平面DTM1:選TOP平面往下偏距，編輯關系d0=(m*z2-m*q)/2
2.建立基準軸Ａ１: FRONT平面與TOP的相交。
3.建立基準軸Ａ２: RIGHT平面與DTM1的相交。
4.建立直角坐標系CS0: x垂直與top平面向上，y垂直與front平面向外，z垂直與right平面向右,系統自動在原默契認坐標處滿足所指定的方向生成坐標系CS0 (隱藏原默認參考坐標可以看到)
5.建立直角坐標系CS1: x垂直與DTM1平面向上,y垂直與right平面向右,z垂直與front平面向里。
6.建立直角坐標系CS2，參照為CS1，相對Z軸旋轉角度負50度（前視圖看逆時針方向旋轉）,隱藏坐標CS1,對剛才任意的角度,添加關系: D3=360/(4*Z2)+180*TAN(ALPHA_T)/PI-ALPHA_T
7.建立螺旋線，圓柱坐標系,參考坐標為CS0,方程如下：
r=m*q/2
theta=-t*tx*360 (這里用負號表示螺旋線為右旋)
z=-t*la
8. 草繪曲線，草繪平面為front,朝內, Rhght基準面為右參照,,軸A_2為草繪參照。畫四個同心圓，圓心在A2軸線上，從內到外標注,假設尺寸代號為d13,d14,d15,d16, 并建立關系
d15=M*Z2
d13=D15*COS(ALPHA_T)
d14=D15-2.4*M
d16=D15+2*M
9.建立蝸桿基圓漸開線，笛卡爾坐標系為CS2，方程為：
r=m*z2*cos(alpha_t)/2
theta=t*60
x=r*cos(theta)+r*sin(theta)*theta*pi/180
y=r*sin(theta)-r*cos(theta)*theta*pi/180
z=0

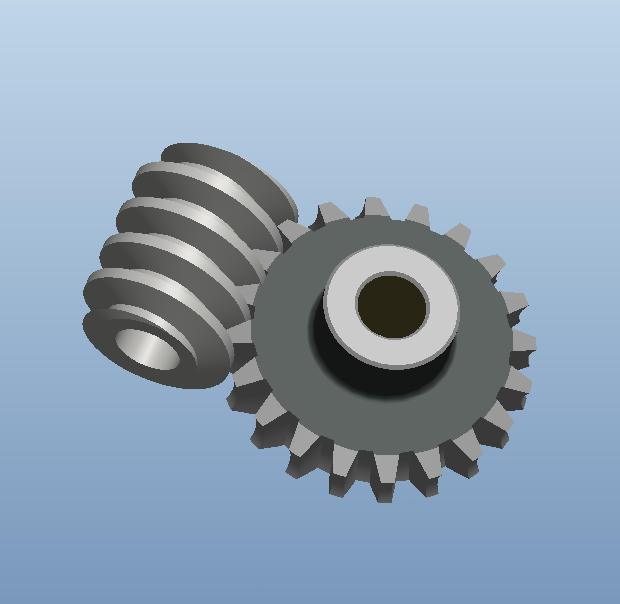

完成后如圖1所示：
10將上面的漸開線沿RIGHT 平面鏡向。
完成后如圖2如示：...
