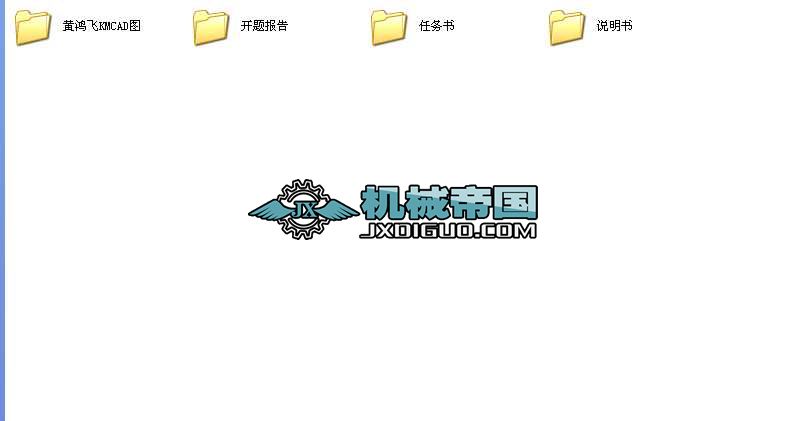

- 文件介紹：
- 該文件為 rar 格式，下載需要 20 積分
-
- 在物料粉磨系統中，節能增產一直是人們努力的目標，而不斷地提高粗細粉的分離效率和簡化工藝流程，避免出現過粉磨而造成能源浪費，是提高選粉效率的有效途徑。
自1885年英國人Mumford和Moody發明選粉機以來，至今已經歷經了幾次重大的變革，雖然最初的離心式選粉機經過多次的改進而仍在大量使用，但還是無法消除其存在的三個根本性缺點：
A. 循環氣流中粉塵多，使選粉區內物料的實際濃度大，降低了系統的沉降率；
B. 選粉區內存在較大的風速梯度，使分離粒經不均，粗顆粒會被高速風帶出；
C. 存在邊壁效應問題，使細小顆粒隨粗顆粒在此區域碰撞而同時降落。
60年代原西德的WEDAG公司開發了旋風式選粉機，采用外部循環風機供風來取代離心式選粉機的內部供風，用小旋風筒取代離心式選粉機的大直徑外筒來收集細粉，提高了收塵效率，從而使得循環氣流中含塵濃度大為降低，基本克服了離心式選粉機的第一項缺點，但無法消除第二、三項缺點，故其分離效率仍偏低。
直至1979年日本的小野田公司開發了O-SEPA選粉機，才消除了離心式選粉機存在的第二、三項缺點，成為了較理想的高效分選設備。O-SEPA選粉機既保留了旋風式選粉機外部供風循環氣流高效凈化，又利用了平面螺旋氣流選粉的原理，以籠式轉子取代小風葉，使氣流在橫截面上與切向成一定角度穩定均勻地穿越整個選粉區，這樣就消除了離心式選粉機存在的第二、三項缺點，但由于O-SEPA選粉機的細粉收集須通過氣箱脈沖袋收塵，以至系統價格較高。
本課題所設計的新型組合式選粉機是由籠式高效選粉機和粗粉分離器以及旋風收塵器組成，集選粉、烘干、含塵廢氣處理及收集于一體，使得工藝流程大為簡化。將逐步取代至今仍大量使用的離心式、旋風式選粉機。
本課題設計思路為：首先確定總體結構的組成、框架及各部分的功能與工作目標，
...
