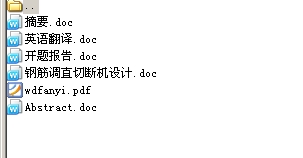

- GTJ5-10鋼筋調直切斷機總體及附屬裝置設計
一、本課題設計（研究）的目的：
隨著我國經濟建設的迅猛發展，建筑市場呈現出前所未有的喜人景象。作為建筑工程中重要材料的鋼筋需求量猛增，有力地拉動了鋼筋調直切斷機的市場需求。
近幾年來，新Ⅲ級鋼（即熱軋帶肋鋼筋HRB300、HRB400、HRB500）以其強度高、延性好的優良性能迅速在全國建筑工程中得到廣泛使用，更為建筑用鋼筋調直切斷機的生產企業提供了一個千載難逢的發展機遇，也對其提出了更高的要求。
本課題旨在通過對鋼筋調直切斷機的設計，對本專業所學的課程和知識進行一次全面的復習和應用，得到系統全面的鍛煉。本課題開發一種價格低廉，性能較好，功能較齊，用于直徑Φ5mm～Φ10mm鋼筋調直切斷的機械。
二、設計（研究）現狀和發展趨勢（文獻綜述）：
1 國內鋼筋調直切斷機發展概況和趨勢
1.1 鋼筋調直機的分類
經過幾十年的發展，我國的建筑用鋼筋調直切斷機市場現已基本形成。目前，市場上生產和銷售的鋼筋調直切斷機種類很多，根據設備組成的各工作機構特點可以按以下6種方法進行分類：（1）調直方式，（2）切斷方式，（3）落料方式，（4）定尺方式，（5）控制方式，（6）上料方式[1]。
1.2 鋼筋調直機的設計特點
根據各部分工作機構的特點對鋼筋調直切斷機進行了簡單的分類和比較，但是，實際的鋼筋調直切斷機是一個綜合的整體，是在經濟、實用、高效原則下3大工作機構的有機組合。各個企業生產的產品往往會因用戶的使用要求不同[2]，或因各自設計的出發點不同，而在設備的具體結構和組成上各有千秋。因此，很難對某一類產品或者某一機構的性能做出統一或具體的評價[3]。
1.3 國內鋼筋調直機的發展水平
縱觀我國建筑用鋼筋調直切斷機的總體水平，與國際上先進產品相比還是比較落后。主要表現在：企業生產規模小，產品的技術含量低，生產效率低下。大部分產品調直速度較低，鋼筋的直線度不高，表面劃傷較重。[4]造成這種局面的主要原因在于，我國的建筑用鋼筋調直切斷機市場還沒有真正形成，還處在地域及價格因素占主導位置的過渡階段，尚未進入真正的市場競爭階段。生產企業多而零散，且大都處在一種小而全、小而不全的狀態，在這些生產企業中很難形成強大的技術投入。在這種條件下，企業之間相互抄襲現象嚴重，很難找到擁有自主知識產權的產品，尚沒有出現可以稱得上領軍式的企業。
1.4 現有鋼筋調直切斷機存在的問題
建筑用新Ⅲ級鋼筋的推廣使用為鋼筋調直切斷機的生產企業提供了廣闊的發展空間。為此，許多企業投入大量資金，爭相開發、研制適合新!級鋼筋要求的高速、大直徑鋼筋調直切斷機。在傳統的調直模式和曲線輥式調直切斷機中廣泛采用的錘擊式切斷機構，長期以來一直存在連切的問題，被行業稱之為老大難問題。多少年來，許多生產企業和使用單位為此傷透了腦筋，想盡了各種辦法，始終沒有徹底解決。隨著專利技術“錘擊式沖壓及切斷設備的零連切裝置”的開發與應用，不僅徹底解決了錘擊式切斷機構的連切問題，而且調直度好，長度誤差小，受到了新老用戶、特別是廣大鋼筋焊網企業的熱烈歡迎。僅傳統設備改造一項就為開發企業帶來一大片市[5]。
面對空前廣闊的鋼筋調直切斷機市場，廣大生產企業也面臨嚴峻的挑戰。多年來，受運輸長度等多種因素影響，大型軋鋼企業生產的直徑小于Ф14mm鋼筋都是以盤條形式走向市場。目前已有個別企業看準后續加工（即鋼筋的調直與定尺切斷）中的可觀利潤，開始購入單機。一旦這些企業實現并完成對現有生產線的改進，將以往的盤條改為直條走向市場，勢必對現有的鋼筋調直切斷機市場，特別是對鋼筋調直切斷機生產企業形成巨大的沖擊。人無遠慮，必有近憂，這是一個應該引起廣大鋼筋調直切斷機生產企業十分重視的大問題[6]。
1.5 鋼筋調直機的發展前景
綜上所述，我國經濟建設的飛速發展為建筑行業，特別是為建筑機械的發展提供了一個廣闊的發展空間，為廣大生產企業提供一個展示自己的舞臺。面對競爭日益激烈的我國建筑機械市場，加強企業的經營管理，加大科技投入，重視新技術、新產品的研究開發，提高產品質量和產品售后服務水平，積極、主動走向市場，使企業的產品不斷地滿足廣大用戶的需求，盡快縮短與國外先進企業的差距，無疑是我國廣大鋼筋調直切斷機生產企業生存與發展的必由之路[8]。
1.6鋼筋的種類及機械性能
1.6.1 熱軋鋼筋
鋼筋按強度不同，分為五級。Ⅰ到Ⅳ級為熱軋鋼筋。鋼筋級別越高硬度越高但塑性則逐級越高，Ⅰ級鋼筋外表為光圓，Ⅱ、Ⅲ級鋼筋表面為人字紋或螺紋，Ⅳ級鋼筋外表分光圓和螺紋兩種。為便于運輸，通常圓盤條直徑在6～14mm，大于14mm的鋼筋一般軋成6～12m一根。Ⅰ級鋼筋的屈服點為235N/mm, Ⅱ級鋼筋的屈服點為335N/mm, Ⅲ級鋼筋的屈服點為400N/mm，Ⅳ級鋼筋的屈服點為540N/mm。
1.6.2 強化鋼筋
為了提高鋼筋的強度，節約鋼材，滿足預應力鋼筋的需要，施工中經常采用冷拉、冷拔和冷軋等方法對鋼筋進行強化處理，不但可提高鋼筋的強度，還可同時完成調直、除銹工作[10]。
（1）冷拉藝主要適用于Ⅰ到Ⅳ級鋼筋，在常溫下，以超過鋼筋屈服強度的拉應力拉伸鋼筋，使鋼筋產生塑形變形，以提高強度；
（2）冷拔低碳鋼絲，冷拔低碳鋼絲分為甲、乙兩級。甲級鋼絲適用于作預應力筋；乙級鋼絲適用于作焊接網、焊接骨架、箍筋和構造鋼筋；
（3）冷軋帶肋鋼筋，冷軋帶肋鋼筋是采用普通低碳鋼或低合金鋼熱軋圓盤條為母材，經冷軋或冷拔減徑后在其表面冷軋成具有三面或二面月牙形橫肋的鋼筋；
（4）冷軋扭鋼筋，冷軋扭鋼筋也稱冷軋變形鋼筋，是將碳素結構鋼Q215、Q235系列熱軋圓盤條鋼筋，經專用鋼筋冷軋扭機冷拉調直，冷軋并冷扭一次成型，具有一定螺距的連續螺旋狀強化鋼筋新品種。
國外調直切斷機發展概況和趨勢
國外工業發達國家調直切斷機機型多，規格齊全；牽引速度高，一般有多種變速或無級變速；切斷長度誤差小，一般為±1.5mm；控制系統廣泛采用電子技術，自動化程度高，但價格昂貴，維修不便，因此用戶極少進口[13]。...
