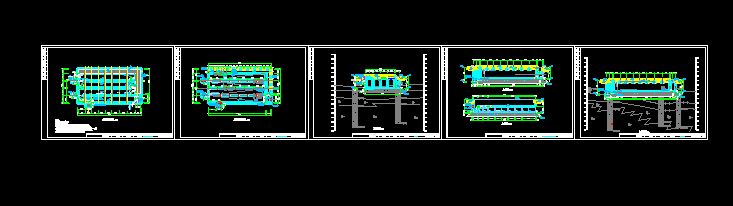

污水處理設備消毒接觸池結構圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-
- 污水處理設備消毒接觸池結構圖
設計處理能力1.5萬噸每天
說明：
1.本圖尺寸均以毫米計，標高以米計。
2.圖中相對高程%%P0.00見工藝圖。
3.細格柵間、沉砂池采用C30混凝土現澆，抗?jié)B等級為P6；墊層為100厚，采用C20混凝土。
4.接觸消毒池及出水明渠基礎采用筏板基礎。基礎持力層為粉質粘土層，其承載力特征值為150KPa，
基礎處理方式：基坑開挖后對基底(持力層)進行夯實，密實度不小于0.95，基礎采用級配砂夾石分層（0.25）換填
1.5m厚，且沿基礎邊緣向外擴展0.6m鋪設，換填層密實度不小于0.97，其承載力不小于180KPa。
5.接觸消毒池及出水明渠基礎埋深及以下一定范圍地下水貧乏，無需進行抗浮驗算。...
