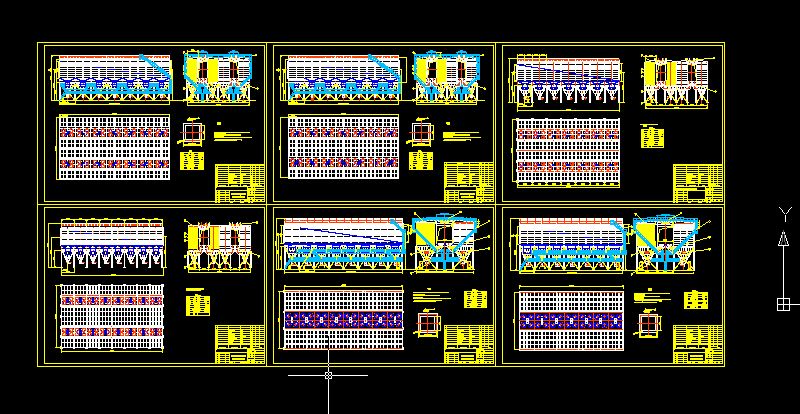

六種風量200萬、過濾面積3000以上的布袋除塵器方案總圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-
- 6種200多萬超大風量布袋除塵器方案總圖，每種均有詳細的設備性能參數和裝配總圖，圖紙結構清晰，可下載參考使用。技術說明 1.本除塵器的安裝（尤其是慮袋及框架）、調試、管理維護須嚴格按隨機提供的"設計說明書"進行安裝。 2.地腳螺栓M32伸出基礎面150mm。 3.箱體各部焊接要求符合焊接通用技術條件，焊縫不得有夾砂及氣孔等缺陷。 4.本設備的爬梯按45°設計。 5.各部件制作好后應除銹去焊渣，然后刷紅丹兩遍，設備裝完后由施工單位再刷醇酸樹脂磁漆一遍，色標由甲方制定。不得有發脆、剝落、裂紋、卷皮、刷痕等缺陷，厚度不小于50μm。 6.卸灰閥內口尺寸按400 X 400,卸灰閥及除塵器進出風口帶配對法蘭....
