青島眾力車橋裝配線設計圖.DWG
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-

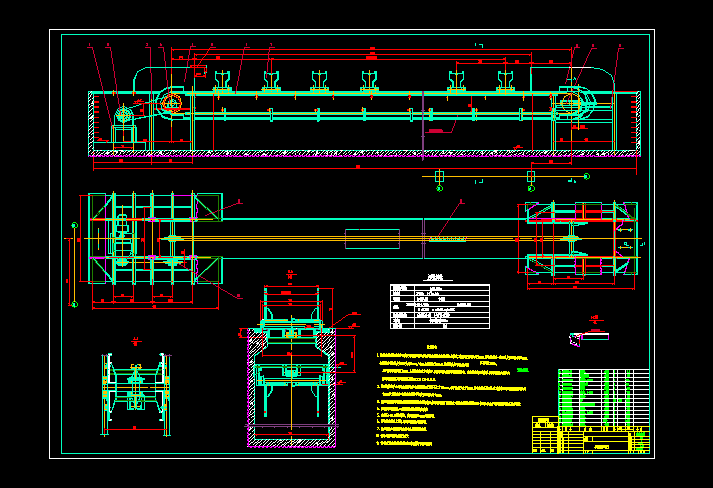

- 青島眾力車橋裝配線設計圖
技術要求
1. 安裝時以全線對稱中心確定牽引軌道中心線,并以此為基準安裝其它各軌道,對稱度誤差不大于2mm.所有軌道同一截面高度誤差不大于2mm,
各軌道水平直線度誤差不大于5mm/6m,全長不大于8mm.軌道接頭應平滑,左右偏
上下偏移不超過0.3mm,且偏差向運行方向低下.輕軌軌距公差要保證圖紙要求. 應特別注意兩端輕軌與回轉裝置的接頭處
軌道系統安裝及中間蓋板見圖QD2002H3.5.0.
2. 驅動鏈輪軸中心線對全線對稱中心線的垂直度誤差不大于1.5mm,水平誤差不大于1mm.其它各鏈輪軸對全線對稱中心線的垂直誤差不大于
1mm.頭尾鏈輪中心線對全線的平行度誤差不大于1mm.
3. 裝配線安裝后要調整尾輪張緊裝置使?fàn)恳湕l張力適當無明顯下垂現象.各行走部件運轉靈活無卡死現象.生產中要定期對設備進行保養.
4. 輕軌找正固定后,二次澆灌時必須將軌底填實.
5. 采用E4303焊條焊接, 焊縫高度5mm.連續焊接.
6. 所有擱在基礎上的梁用墊板調整梁的頂標高.
7. 頭尾部梁上螺接尾罩的孔與頭尾罩現場配鉆.
8. 傳動鏈條訂貨時多購20節.
9. 件15發號裝置現場安裝時注意調整好位置時固定....
