25米煙筒煙囪塔架鋼結構CAD設計圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 10 積分
-

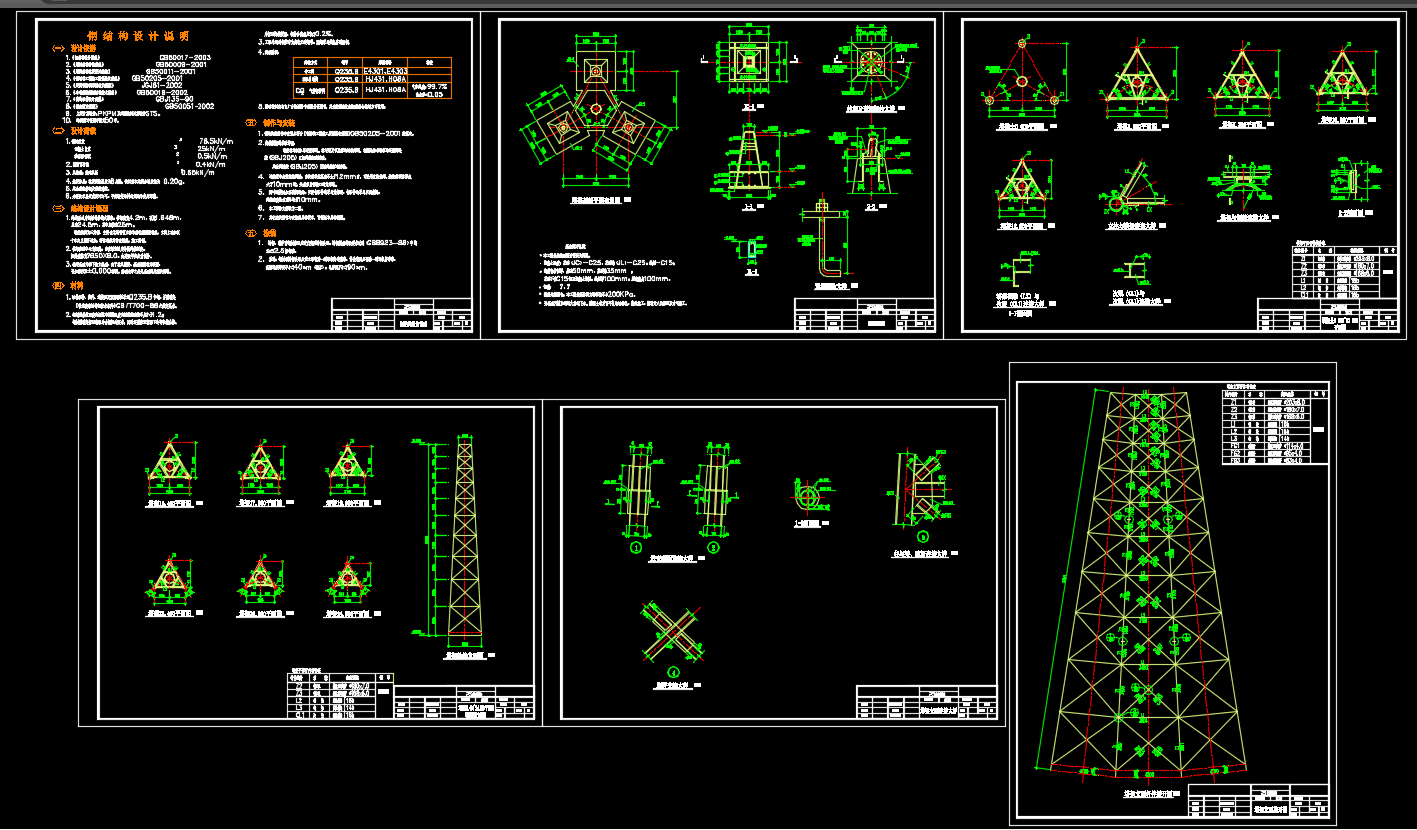

- 本圖紙是25米煙筒煙囪塔架鋼結構的CAD設計圖，結構形式為鋼結構格構式塔架，塔架底寬4.2m，頂寬1.648m，總高24.5m，其中煙筒高25m。圖紙包含：鋼結構設計說明、塔架基礎圖、塔架平面圖、塔架軸線立面圖、塔架立面連接大樣、塔架立面展開圖。設計詳細合理，含參數可編輯，歡迎下載參考。...
