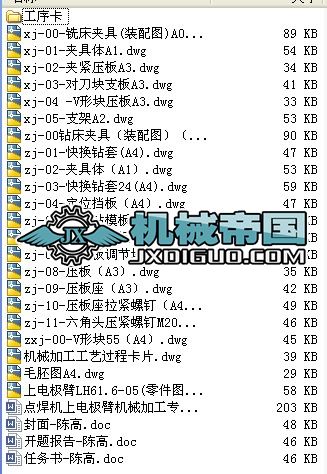

點焊機上電極臂機械加工專用夾具設計（工序卡 整套圖紙 說明書）
- 文件介紹：
- 該文件為 rar 格式，下載需要 20 積分
-
- 摘要
應用機床夾具，有利于保證工件的加工精度、穩定產品質量；有利于提高勞動生產率和降低成本；有利于改善工人勞動條件，保證安全生產；有利于擴大機床工藝范圍，實現“一機多用”。
１．機床夾具的類型
夾具是一種裝夾工件的工藝裝備，它廣泛地應用于機械制造過程的切削加工、熱處理、裝配、焊接和檢測等工藝過程中。
在金屬切削機床上使用的夾具統稱為機床夾具。在現代生產中，機床夾具是一種不可缺少的工藝裝備，它直接影響著工件加工的精度、勞動生產率和產品的制造成本等。
機床夾具的種類繁多，可以從不同的角度對機床夾具進行分類。常用的分類方法有以下幾種。
（１）按夾具的使用特點分類
根據夾具在不同生產類型中的通用特性，機床夾具可分為通用夾具、專用夾具、可調夾具、組合夾具和拼裝夾具五大類。
①通用夾具 已經標準化的可加工一定范圍內不同工件的夾具，稱為通用夾具，其結構、尺寸已規格化，而且具有一定通用性，如三爪自定心卡盤、機床用平口虎鉗、四爪單動卡盤、臺虎鉗、萬能分度頭、頂尖、中心架和磁力工作臺等。這類夾具適應性強，可用于裝夾一定形狀和尺寸范圍內的各種工件。這些夾具已作為機床附件由專門工廠制造供應，只需選購即可。其缺點是夾具的精度不高，生產率也較低，且較難裝夾形狀復雜的工件，故一般適用于單件小批量生產中。
②專用夾具 專為某一工件的某道工序設計制造的夾具，稱為專用夾具。在產品相對穩定、批量較大的生產中，采用各種專用夾具，可獲得較高的生產率和加工精度。專用夾具的設計周期較長、投資較大。
專用夾具一般在批量生產中使用。除大批大量生產之外，中小批量生產中也需要采用一些專用夾具，但在結構設計時要進行具體的技術經濟分析。
③可調夾具 某些元件可調整或更換，以適應多種工件加工的夾具，稱為可調夾具�？烧{夾具是針對通用夾具和專用夾具的缺陷而發展起來的一類新型夾具。對不同類型和尺寸的工件，只需調整或更換原來夾具上的個別定位元件和夾緊元件便可使用。它一般又可分為通用可調夾具和成組夾具兩種。前者的通用范圍比通用夾具更大；后者則是一種專用可調夾具，它按成組原理設計并能加工一族相似的工件，故在多品種，中、小批量生產中使用有較好的經濟效果。
④組合夾具 采用標準的組合元件、部件，專為某一工件的某道工序組裝的夾具，稱為組合夾具。組合夾具是一種模塊化的夾具。標準的模塊元件具有較高精度和耐磨性，可組裝成各種夾具。夾具用畢可拆卸，清洗后留待組裝新的夾具。由于使用組合夾具可縮短生產準備周期，元件能重復多次使用，并具有減少專用夾具數量等優點，因此組合夾具在單件，中、小批量多品種生產和數控加工中，是一種較經濟的夾具。
⑤拼裝夾具 用專門的標準化、系列化的拼裝零部件拼裝而成的夾具，稱為拼裝夾具。它具有組合夾具的優點，但比組合夾具精度高、效能高、結構緊湊。它的基礎板和夾緊部件中常帶有小型液壓缸。此類夾具更適合在數控機床上使用。
...
