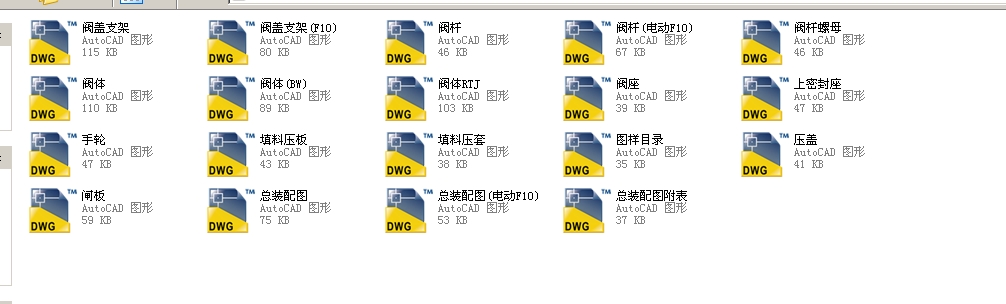

美標型600磅級楔式閘閥 4Z40H一600Lb全套CAD圖紙
- 文件介紹:
- 該文件為 rar 格式,下載需要 20 積分
-
- 技 術 要 求1 銳角倒鈍2 密封面不得有裂紋、氣孔、劃傷的缺陷借(通)用件登記描 校底圖總號簽 字日 期舊底圖總號批 準日 期簽 字更改文件號處數標記第 頁共 頁比例重量圖 樣 標 記日 期審 定標準化審 核設 計校 對工 藝數量堆焊D507鉬1X90%%d溝槽2 未注公差尺寸的公差等級按GB1804-M規格備注其余 技 術 要 求1 材料為1Cr13,技術要求按GB1220的規定.2 普通螺紋的尺寸按GB196的規定,公差按GB197的規定. 3 未注公差尺寸的公差等級按GB1804規定的IT14.填料壓套(28)其余 技 術 要 求1 材料為1Cr13時,技術要求按GB1220的規定. 材料為1Cr18Ni9或0Cr17Ni17Mo2時,技術要求按 GB1220的規定,固熔處理.2 未注公差尺寸的公差等級按GB1804規定的IT14.隔環(28)其余 技 術 要 求1 材料為1Cr13時,技術要求按GB1220的規定.材料為 1Cr18Ni9和0Cr17NiM02時,技術要求按GB1220的規 定,固熔處理.2 普通螺紋的尺寸按GB196的規定,公差按GB197的規定. 3 未注公差尺寸的公差等級按GB1804規定的IT14.其余其余閥桿螺母(Tr28X5LH) 技 術 要 求 2. 未注加工尺寸偏差按...
