光輝調節閥(CV300THS)GY.HTS(DN50)2″單座調節閥#全套CAD圖紙帶明細表

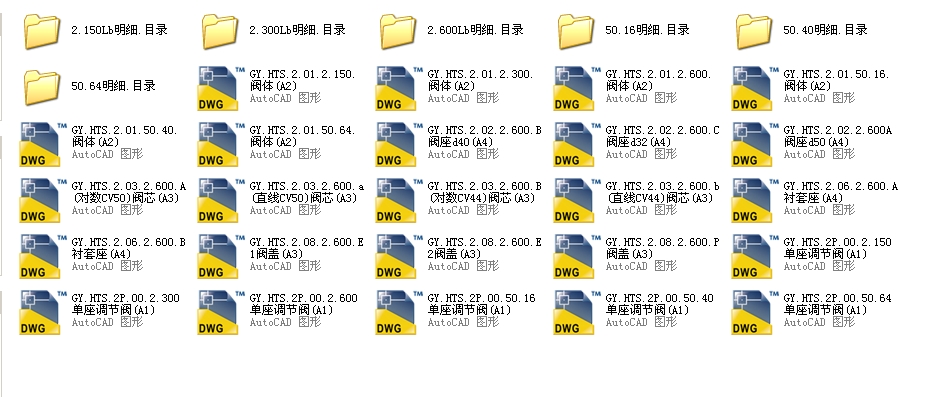

- 文件介紹：
- 該文件為 rar 格式，下載需要 20 積分
-
- 光輝調節閥(CV300THS)GY.HTS(DN50)2″單座調節閥#全套CAD圖紙帶明細表序
號 代 號 幅面 名 稱 所 屬 裝 配 本內
明總
細數
表量 凈 重 材 料 附 注
代 號 數量 單件 總件
1 GY.HTS.2P.00.2″/150MX 1 單 座 調 節 閥 1
2
3 零 件
4 GY.HTS.2.01.2″/150 2 閥 體 GY.HTS.2P.00.2″/150 1 1 WCB、CF8、CF8M
5
6 借 用 件
7 GY.HTS.2.02.2″/600.A 4 閥 座 GY.HTS.2P.00.2″/150 1 1 CF8、CF8M (圖在HTS 2″、600Lb中) d50
8 GY.HTS.2.02.2″/600.B 4 閥 座 GY.HTS.2P.00.2″/150 1 1 CF8、CF8M (圖在HTS 2″、600Lb中) d40
9 GY.HTS.2.02.2″/600.C 4 閥 座 GY.HTS.2P.00.2″/150 1 1 CF8、CF8M (圖在HTS 2″、600Lb中) d32
10 GY.HTS.2.03.2″/600.A 3 閥 芯 GY.HTS.2P.00.2″/150 1 1 CF8、CF8M (圖在HTS 2″、600Lb中) 對數Cv50
11 GY.HTS.2.03.2″/600.B 3 閥 芯 GY.HTS.2P.00.2″/150 1 1 CF8、CF8M (圖在HTS 2″、600Lb中) 對數Cv44
12 GY.HTS.2.03.2″/600.a 3 閥 芯 GY.HTS.2P.00.2″/150 1 1 CF8、CF8M (圖在HTS 2″、600Lb中) 直線Cv50
13 GY.HTS.2.03.2″/600.b 3 閥 芯 GY.HTS.2P.00.2″/150 1 1 CF8、CF8M (圖在HTS 2″、600Lb中) 直線Cv44
14 GY.HTS.2.06.2″/600.A 4 襯 套 座 GY.HTS.2P.00.2″/150 1 1 CF8、CF8M (圖在HTS 2″、600Lb中)
15 GY.HTS.2.06.2″/600.B 4 襯 套 座 GY.HTS.2P.00.2″/150 1 1 WCB (圖在HTS 2″、600Lb中)
16 GY.HTS.2.08.2″/600.P 3 閥 蓋 GY.HTS.2P.00.2″/150 1 1 WCB 、CF8、CF8M (圖在HTS 2″、600Lb中)
17 GY.HTS.2.08.2″/600.E1 3 閥 蓋 GY.HTS.2P.00.2″/150 1 1 WCB 、CF8、CF8M (圖在HTS 2″、600Lb中)
18 GY.HTS.2.08.2″/600. E2 3 閥 蓋 GY.HTS.2P.00.2″/150 1 1 WCB 、CF8、CF8M (圖在HTS 2″、600Lb中)
19 GY.HTS.2.03. 1½″/600.B 3 閥 芯 GY.HTS.2P.00.2″/150 1 1 CF8、CF8M (圖在HTS 1½″、600Lb中) 對數Cv24
20 GY.HTS.2.03. 1½″/600.C 3 閥 芯 GY.HTS.2P.00.2″/150 1 1 CF8、CF8M (圖在HTS 1½″、600Lb中) 對數Cv17
21 GY.HTS.2.03. 1½″/600.b 3 閥 芯 GY.HTS.2P.00.2″/150 1 1 CF8、CF8M (圖在HTS 1½″、600Lb中) 直線Cv24
編制 2″150Lb
單 座 調 節 閥 GY.HTS.2P.00.2″/150.MX
校對
圖 樣 標 記 共3 張 第 1張
審定 明 細 表 S
標記 處數 文件號 簽 字 日期 標記 處數 文件號 簽 字 日期 職務
...
