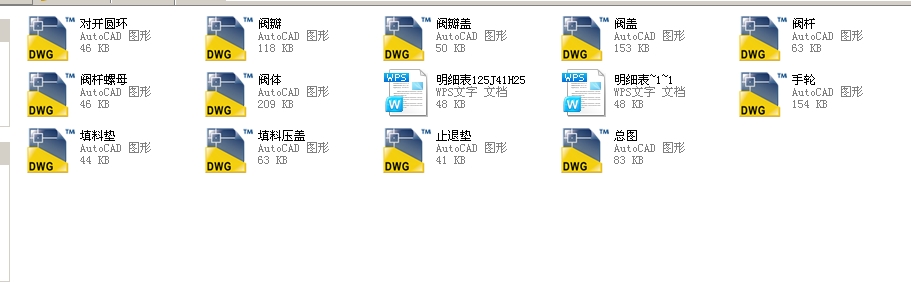

普通截止閥國標型125J41H25全套CAD圖紙帶說明書
- 文件介紹：
- 該文件為 rar 格式，下載需要 20 積分
-
- 普通截止閥國標型125J41H25全套CAD圖紙帶說明書序號 代 號 名 稱 數(shù)量 材 料 重 量 備 注
單重 總重
1 125J41H25-01 閥體 1 ZG25-Ⅱ 45
2 125J41H25-02 閥瓣 1 25 4.5
3 125J41H25-03 對開圓環(huán) 1 A3 0.12
4 125J41H25-04 閥桿 1 2Cr13 6.52
5 125J41H25-05 止退墊 1 A1 0.017
6 125J41H25-06 閥瓣蓋 1 A3 0.41
7 GB3985 墊片 Φ 175/150 δ=2 1 XB450 0.006
8 125J41H25-07 填料墊 d40-8 1 2Cr13 0.066
9 GB898-76 螺栓 M22×55 8 35 0.219 1.752
10 GB52-76 螺母 M22 8 25 0.076 0.608
11 填料 d40-8 8 柔性石墨 0.002 0.016
12 GB119-86 圓柱銷 Φ12×40 2 45 0.04 0.08
13 125J41H25-08 填料壓蓋 d40 1 A3 1.13
14 125J41H25-09 閥蓋 1 ZG25-Ⅱ 21.58
15 GB798-76 活節(jié)螺栓 M16×70 2 35 0.135 0.27
16 GB52-76 螺母 M16 2 25 0.034 0.068
17 GB97-85 墊圈 16 2 A3 0.006 0.012
18 125J41H25-10 閥桿螺母 1 ZQAl9-4 1.06
19 GB71-85 螺釘 M8×12 1 35 0.004
20 125J41H25-11 手輪 Φ360 1 HT15-33 4.62 JB1692-75
21 GB52-76 螺母 M20 1 25 0.112
22 GB97-85 墊圈 20 1 A3 0.035
23 銘牌 1 LY3 0.002 自制
24 GB867-85 釘 2×4 4 ML2 0.0001 0.0004
閥門總重 88
截止閥
J41H-2.5 DN125 125J41H25-00MX
明 細 表
標記 處數(shù) 更改文件號 簽 字 日 期
圖 樣 標 記 共 1 張 ...
