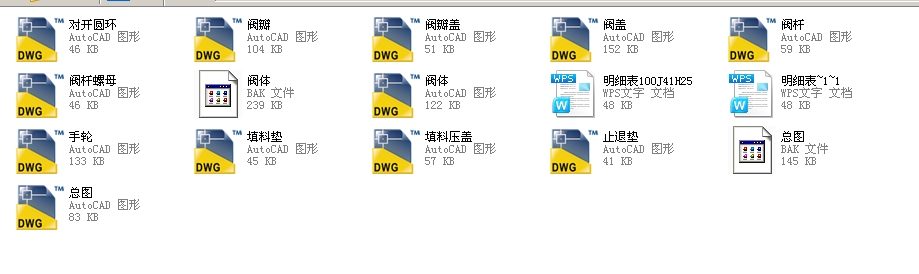

普通截止閥國標型100J41H25全套CAD圖紙帶說明書
- 文件介紹：
- 該文件為 rar 格式，下載需要 20 積分
-
- 普通截止閥國標型100J41H25全套CAD圖紙帶說明書序號 代 號 名 稱 數量 材 料 重 量 備 注
單重 總重
1 100J41H25-01 閥體 1 ZG25-Ⅱ 32
2 100J41H25-02 閥瓣 1 25 2.69
3 100J41H25-03 對開圓環 1 A3 0.09
4 100J41H25-04 閥桿 1 2Cr13 4.68
5 100J41H25-05 止退墊 1 A1 0.015
6 100J41H25-06 閥瓣蓋 1 A3 0.23
7 GB3985 墊片 Φ 155/130 δ=2 1 XB450 0.004
8 100J41H25-07 填料墊 d36-8 1 2Cr13 0.034
9 GB898-76 螺栓 M20×50 8 35 0.152 1.216
10 GB52-76 螺母 M20 8 25 0.062 0.496
11 填料 d36-8 8 柔性石墨 0.002 0.016
12 GB119-86 圓柱銷 Φ12×40 2 45 0.04 0.08
13 100J41H25-08 填料壓蓋 d36 1 A3 0.92
14 100J41H25-09 閥蓋 1 ZG25-Ⅱ 17.63
15 GB798-76 活節螺栓 M16×70 2 35 0.135 0.27
16 GB52-76 螺母 M16 2 25 0.034 0.068
17 GB97-85 墊圈 16 2 A3 0.006 0.012
18 100J41H25-10 閥桿螺母 1 ZQAl9-4 0.72
19 GB71-85 螺釘 M8×12 1 35 0.004
20 100J41H25-11 手輪 Φ320 1 HT15-33 3.3 JB1692-75
21 GB52-76 螺母 M20 1 25 0.062
22 GB97-85 墊圈 20 1 A3 0.02
23 銘牌 1 LY3 0.002 自制
24 GB867-85 釘 2×4 4 ML2 0.0001 0.0004 ...
