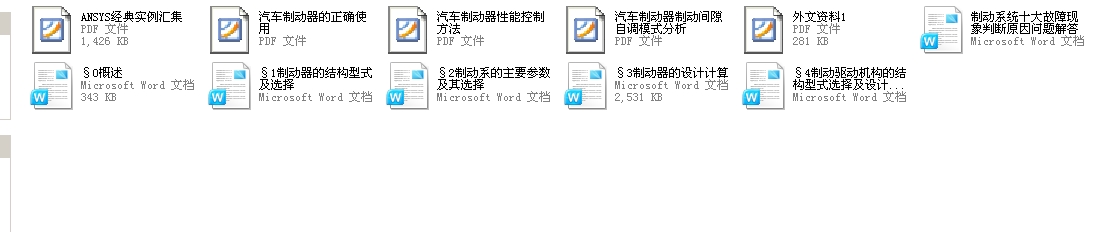

- 文件介紹：
- 該文件為 zip 格式，下載需要 20 積分
-
- 鼓式制動器本科畢業設計全套 汽車制動系統設計
§0 概述
汽車制動系是用以強制行駛中的汽車減速或停車、使下坡行駛的汽車車速保持穩定以及使已停駛的汽車在原地(包括在斜坡上)駐留不動的機構。隨著高速公路的迅速發展和車速的提高以及車流密度的日益增大，為了保證行車安全，汽車制動系的工作可靠性顯得日益重要。也只有制動性能良好、制動系工作可靠的汽車，才能充分發揮其動力性能。
汽車制動系至少應有兩套獨立的制動裝置，即行車制動裝置和駐車制動裝置；重型汽車或經常在山區行駛的汽車要增設應急制動裝置及輔助制動裝置；牽引汽車應有自動制動裝置。
行車制動裝置用作強制行駛中的汽車減速或停車，并使汽車在下短坡時保持適當?shù)姆�(wěn)定車速。其驅動機構常采用雙回路或多回路結構，以保證其工作可靠。
駐車制動裝置用于使汽車可靠而無時間限制地停駐在一定位置甚至斜坡上，它也有助于汽車在坡路上起步。駐車制動裝置應采用機械式驅動機構而不用液壓或氣壓式的，以免其產生故障。
應急制動裝置用于當行車制動裝置意外發生故障而失效時，則可利用應急制動裝置的機械力源(如強力壓縮彈簧)實現汽車制動。應急制動裝置不必是獨立的制動系統，它可利用行車制動裝置或駐車制動裝置的某些制動器件。應急制動裝置也不是每車必備，因?yàn)槠胀ǖ氖至︸v車制動器也可以起應急制動的作用。
輔助制動裝置用于山區行駛的汽車上，利用發動機排氣制動、電渦流或液力緩速器等輔助制動裝置，則可使汽車下長坡時長時間而持續地減低或保持穩定車速并減輕或解除行車制動器的負荷。通常，在總質量為5t以上的客車上和12t以上的載貨汽車上裝備這種輔助制動減速裝置。
自動制動裝置用于當掛車與牽引汽車連接的制動管路滲漏或斷開時，能使掛車自動制動。
任何一套制動裝置均由制動器和制動驅動機構兩部分組成。制動器有鼓式與盤式之分。行車制動是用腳踩下制動踏板操縱車輪制動器來制動全部車輪，而駐車制動則多采用手制動桿操縱，且具有專門的中央制動器或利用車輪制動器進行制動。中央制動器位于變速器之后的傳動系中，用于制動變速器第二軸或傳動軸。行車制動和駐車制動這兩套制動裝置必須具有獨立的制動驅動機構。行車制動裝置的驅動機構，分液壓和氣壓兩種型式。用液壓傳遞操縱力時還應有制動主缸和制動輪缸以及管路；用氣壓操縱時還應有空氣壓縮機、氣路管道、貯氣筒、控制閥和制動氣室等。
過去，大多數汽車的駐車制動和應急制動都使用中央制動器，其優點是制動位于主減速器之前的變速器第二軸或傳動軸的制動力矩較小，容易滿足操縱手力小的要求。但在用作應急制動時，往往使傳動軸超載。現代汽車由于車速提高，對應急制動的可靠性要求更嚴，因此，在中、高級轎車和部分總質量在1.5t以下的載貨汽車上，多在后輪制動器上附加手操縱的機械式驅動機構，使之兼起駐車制動和應急制動的作用，從而取消了中央制動器。
重型載貨汽車由于采用氣壓制動，故多對后輪制動器另設獨立的由氣壓控...
