臥式鋼筋切斷機的全套畢業設計

文件大小：1.94M
下載次數：
文件評級：
更新時間：2014-05-22
發布人：appje

文件下載：

文件介紹：

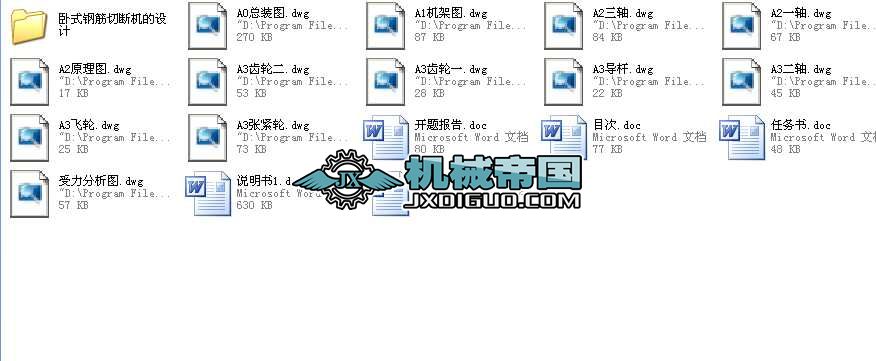

該文件為 rar 格式，下載需要 20 積分

鋼筋切斷機是鋼筋加工必不可少的設備之一，它主要用語房屋建筑、橋梁、隧道、電站、大型水利等工程中對鋼筋的定長切斷。鋼筋切斷機與其他切斷設備相比，具有重量輕、耗能少、工作可靠、效率高等特點，因此近年來逐步被機械加工和小型軋鋼廠等廣泛采用，在國民經濟建設的各個領域發揮了重要的作用。
國內外切斷機的對比：由于切斷機技術含量低、易仿造、利潤不高等原因，所以廠家幾十年來基本維持現狀，發展不快，與國外同行相比具體有以下幾方面差距。
1)國外切斷機偏心軸的偏心距較大，如日本立式切斷機偏心距24mm，而國內一般為17mm．看似省料、齒輪結構偏小些，但給用戶帶來麻煩，不易管理．因為在由切大料到切小料時，不是換刀墊就是換刀片，有時還需要轉換角度。
2)國外切斷機的機架都是鋼板焊接結構，零部件加工精度、粗糙度尤其熱處理工藝過硬，使切斷機在承受過載荷、疲勞失效、磨損等方面都超過國產機器．
3)國內切斷機刀片設計不合理，單螺栓固定，刀片厚度夠薄，40型和50型刀片厚度均為17mm；而國外都是雙螺栓固定，25～27mm厚，因此國外刀片在受力及壽命等綜合性能方面都較國內優良。
4)國內切斷機每分鐘切斷次數少．國內一般為28～31次，國外要高出15～20次，最高高出30次，工作效率較高。
5)國外機型一般采用半開式結構，齒輪、軸承用油脂潤滑，曲軸軸徑、連桿瓦、沖切刀座、轉體處用手工加稀油潤滑．國內機型結構有全開、全閉、半開半閉3種，潤滑方式有集中稀油潤滑和飛濺潤滑2種。
6)國內切斷機外觀質量、整機性能不盡人意；國外廠家一般都是規模生產，在技術設備上舍得投入，自動化生產水平較高，形成一套完整的質量保證加工體系。尤其對外觀質量更是精益求精，外罩一次性沖壓成型，油漆經烤漆噴涂處理，色澤搭配科學合理，外觀看不到哪兒有焊縫、毛刺、尖角，整機光潔美觀。而國內一些一些廠家雖然生產歷史較長，但沒有一家形成規模，加之設備老化，加工過程拼體力、經驗，生產工藝幾十年一貫制，所以外觀質量粗糙、觀感較差。
全球經濟建設的快速發展為建筑行業，特別是為建筑機械的發展提供了一個廣闊的發展空間，為廣大生產企業提供一個展示自己的舞臺。面對競爭日益激烈的我國建筑機械市場，加強企業的經營管理，加大科技投入，重視新技術、新產品的研究開發，提高產品質量和產品售后服務水平，積極、主動走向市場，使企業的產品不斷地滿足用戶的需求，盡快縮短與國外先進企業的差距，無疑是我國鋼筋切斷機生產企業生存與發展的必由之路。
1．2 題目的選取
本次畢業設計的任務是臥式鋼筋切斷機的設計。要求切斷鋼筋的最大直徑14mm，切斷速度為15次/分。
在設計中通過計算和考慮實際情況選則合適的結構及參數，從而達到設計要求，同時盡可能的降低成本，這也是一個綜合運用所學專業知識的過程。。畢業設計是對四年大學所學知識的一個總結，也是走上工作崗位前的一次模擬訓練。
1．3 鋼筋切斷機的工作原理
工作原理：采用電動機經一級三角帶傳動和二級齒輪傳動減速后,帶動曲軸旋轉,曲軸推動連桿使滑塊和動刀片在機座的滑道中作往復直線運動,使活動刀片和固定刀片相錯而切斷鋼筋。
2 電機選擇
...
